Avløpsbeholdere for klimaanlegg: Komplett HVAC-kjøperveiledning

Hva en Avløpsbeholder for klimaanlegg Gjør det faktisk

An avløpsbeholder for klimaanlegg samler opp kondensatvannet som dannes på fordamperbatteriet under kjølesyklusen og kanaliserer det mot en avløpsledning, og holder fuktighet borte fra kanalnett, isolasjon og omgivende konstruksjonsmateriale. Uten en riktig montert panne ville kondensat ganske enkelt renne av spolen og bassenget inne i luftbehandlingsskapet eller dryppe ned i rommet under enheten.

De fleste bolig- og lette kommersielle systemer bruker to panner som jobber sammen: en primær panne montert direkte under fordamperspolen, og en sekundær panne installert under hele luftbehandleren som et reserveoppsamlingsbasseng. Denne doble utformingen er standard praksis på tvers av lofts- og skapinstallasjoner, siden den gir en andre forsvarslinje hvis den primære avløpsledningen blir begrenset.

Om komponenten er beskrevet som en HVAC-avløpsbeholder , en kondensatpanne eller en avløpsbeholder for klimaanlegg , funksjonen forblir den samme på tvers av merker og systemstørrelser: administrer kondensat slik at det etterlater systemet i en kontrollert bane i stedet for en ukontrollert.

Hvordan en AC-avløpskar fungerer inne i systemet

Når varm inneluft passerer over den kalde fordamperspolen, kondenserer fuktighet i luften på spiraloverflaten, på samme måte som vann dannes på et kaldt glass. Det vannet drypper nedover og lander i pannen plassert rett under spolen. Pannen er produsert med en svak helling mot ett hjørne eller en kant, der et avløpsutløp kobles til en PVC- eller kobberavløpsledning som fører vannet bort fra enheten, typisk til et gulvavløp, kondensatpumpe eller utvendig utløpspunkt.

Primære vs Sekundære Drain Pan Roller

Primærpannen sitter nærmest spolen og håndterer kondensat under normale driftsforhold. Den sekundære pannen, noen ganger kalt en nød- eller hjelpepanne, er plassert under hele luftbehandlerens fotavtrykk og samler bare opp vann hvis primærpannen renner over eller hovedavløpsledningen tetter seg. Mange sekundære panner inkluderer en flottørbryter som slår av systemet automatisk når vann oppdages, noe som begrenser hvor mye vann som kan samle seg før noen legger merke til problemet.

Hvorfor skråning og utløpsposisjon er viktig

En panne med utilstrekkelig helling lar vannet sitte i stedet for å renne ut, noe som øker sjansen for stående vann, sedimentoppbygging og mikrobiell vekst over tid. Dette er en grunn til at produsenter legger stor vekt på uttaksplassering og pannegeometri i stedet for å behandle pannen som et enkelt flatt brett.

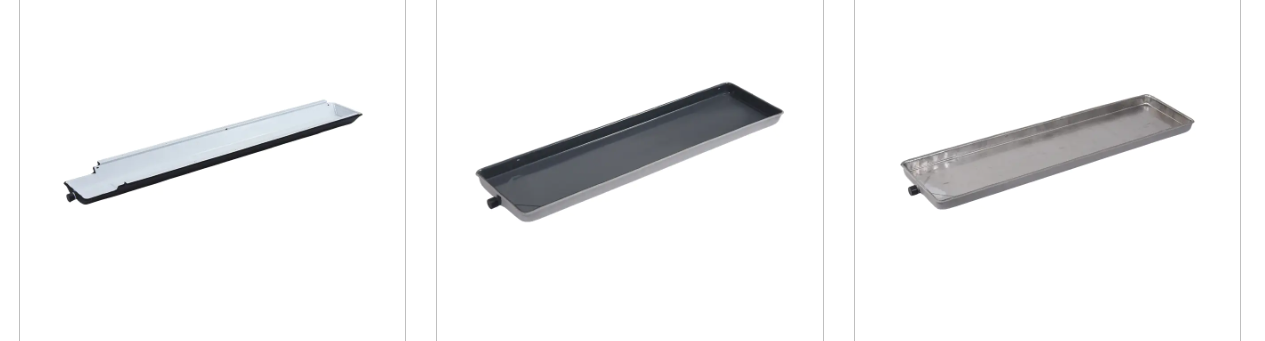

Alternativer for avløpsbeholdermateriale: rustfritt stål, galvanisert stål og aluminium

Materialevalg påvirker hvordan en panne tåler fukteksponering over år med kontinuerlig bruk. De tre materialene som oftest er spesifisert for HVAC-kondensatpanner er rustfritt stål, galvanisert stål og aluminium, hver med en annen balanse mellom korrosjonsmotstand, vekt og strukturell stivhet.

Generell sammenligning av korrosjonsmotstand på tvers av vanlige kondensatpannematerialer, relativ skala.

VVS-avløpspanne i rustfritt stål

A rustfritt stål HVAC avløpspann er generelt valgt for miljøer med høyere luftfuktighet eller kystlufteksponering, siden legeringen motstår overflaterust godt over lange bruksperioder. Rustfrie panner er også lettere å holde rene fordi den glatte overflaten motstår mineralsk belegg sammenlignet med belagt stål.

Avløpsbeholder i galvanisert stål

A avløpskar i galvanisert stål bruker et sinkbelegg over en stålbase, som gir en kostnadseffektiv mellomting mellom råstål og rustfritt stål. Galvaniserte panner er mye brukt i standard boliginstallasjoner der ekstrem fuktighet eller salteksponering ikke er et hovedproblem.

Aluminium AC avløpsbeholder

An aluminium AC avløpsbeholder tilbyr et alternativ med lettere vekt som fortsatt motstår korrosjon effektivt, noe som kan forenkle håndtering under installasjon i trange lofts- eller takrom. Aluminium danner et naturlig oksidlag som bidrar til å beskytte overflaten mot ytterligere korrosjon når den er installert.

Generell materialsammenligning for konstruksjon av HVAC-avløpspann i metall
Material	Relativ vekt	Typisk brukstilfelle
Rustfritt stål	Moderat	Høy humidity or coastal climates
Galvanisert stål	Moderat	Standard boligsystemer
Aluminium	Lys	Montering på loft eller med tett klaring

Sammenligning av avløpsbeholdere i rustfritt stål og galvanisert stål

Siden disse to materialene er de mest spesifiserte på tvers av HVAC-kondensatpanneprosjekter, hjelper en side ved side-sammenligning på tvers av flere praktiske kriterier å avklare hvor hvert alternativ gir best resultater.

Redaksjonell sammenligning, blått område representerer rustfritt stål, oransje område representerer galvanisert stål, tipunkts skala.

Rustfritt stål har en tendens til å score høyere på korrosjonsmotstand og langvarig holdbarhet, mens galvanisert stål fortsatt er et praktisk valg for standardinstallasjoner der budsjetteffektivitet og enkel tilgjengelighet betyr mer enn maksimal korrosjonsbestandighet.

Vanlige årsaker til overløp av AC-dreneringspanne

En panne som fortsetter å fylles opp eller renne over er vanligvis et symptom på en blokkering eller luftstrømsproblem andre steder i systemet i stedet for en defekt i selve pannen. Å forstå de hyppigste årsakene hjelper huseiere og teknikere med å diagnostisere problemet raskere.

Illustrerende frekvensrangering av rapporterte årsaker til overløp av dreneringskar, tipunkts skala.

Alger, støv eller rusk som begrenser kondensatavløpsledningen
Frossen eller avkjølt fordamperspiral smelter raskere enn pannen kan renne av
En panne installert uten tilstrekkelig helling mot utløpet
Fysiske sprekker eller korrosjonshull i en aldrende panne
En funksjonsfeil kondenspumpe på systemer som er avhengige av en

Hvor avløpsbeholderen sitter inne i AC-enheten

Plassering avhenger av systemkonfigurasjon. I delte systemer sitter den primære pannen under den innendørs fordamperspolen inne i luftbehandlingsskapet, vanligvis plassert i et skap, i kjelleren eller på loftet. En sekundær panne er vanligvis plassert under hele luftbehandleren når enheten er installert over boareal, siden enhver lekkasje på det stedet har en høyere risiko for å forårsake tak- eller veggskader.

Forenklet isometrisk visning av typisk primær og sekundær avløpsbeholderplassering i et luftbehandlingsskap.

I pakkeenheter på taket er kondensatbeholderen bygget inn i enhetshuset rett under spiralseksjonen, med avløpsledningen ført gjennom takkanten eller skapbasen til et utvendig utløpspunkt.

Størrelse og dimensjoner for avløpspann

Dimensjonene til pannen er tilpasset fotavtrykket til fordamperbatteriet eller luftbehandlingsskapet, så dimensjonering er generelt spesifisert av utstyrsprodusenten i stedet for å velges uavhengig. Dybde betyr like mye som lengde og bredde, siden en grunn panne har mindre reservekapasitet hvis avløpsledningen blir midlertidig begrenset.

Generell størrelsesreferanse for vanlige bolig- og lette kommersielle kondensatpanner
Pan Type	Typisk dybde	Felles innstilling
Primær panne	1 til 2 tommer	Under fordamperbatteriet
Sekundær panne	2 til 3 tommer	Under full lufthåndterer
Enhetspanne på taket	Varierer etter modell	Integrert i skapsokkel

Egendefinerte dybde- og fotavtrykksalternativer er vanlige på erstatningsprosjekter der den originale utstyrspannen ikke lenger er tilgjengelig eller der en ikke-standard skapstørrelse krever en skreddersydd passform.

Vedlikeholdsplan for en HVAC-kondensatpanne

Rutinemessig rengjøring reduserer sjansen for at sediment og biologisk opphopning samler seg raskere enn avløpsledningen kan frakte det bort. Linjediagrammet nedenfor gjenspeiler et generelt forhold mellom tid siden siste rengjøring og sannsynligheten for begrenset drenering, brukt som planleggingsreferanse for vedlikeholdsplanlegging.

Generell planleggingsreferanse for overløpsrisikotrend i forhold til måneder siden siste rengjøring.

Slik rengjør du en AC-avløpsbeholder

Slå av strømmen til luftbehandleren før du får tilgang til panneområdet.
Fjern stående vann og synlig rusk fra pannens overflate.
Skyll avløpsledningen med en blanding som anbefales for kondensledninger for å fjerne opphopning.
Inspiser pannen for sprekker, rustflekker eller slitasje på belegget.
Bekreft at flottørbryteren, hvis den finnes, beveger seg fritt og tilbakestilles riktig.
Gjenopprett strømmen og kontroller at kondensat strømmer mot uttaket som forventet.

Innkjøp av en Produsent av HVAC-avløpspann

Komponentene til kondensatoren og avløpsbeholderen fungerer sammen som en del av kjølesyklusen, med kondensatoren som håndterer varmevekslingen mellom kjølemediet og uteluften, og avløpsbeholderen håndterer kondensatet som oppstår fra kjøleprosessen. Kjøpere som anskaffer komponenter i stor skala, ser vanligvis etter en leverandør som kan støtte både konsistent stemplings- eller sveisekvalitet og fleksibilitet på ikke-standard dimensjonering.

Cixi Chenfeng Electric Co., Ltd. fokuserer på sentralt klimaanleggtilbehør, inkludert kondensatorkomponenter bygget med kobberrør og aluminiumsfinner eller alle aluminiumskonstruksjoner som er kompatible med vanlige kjølemedier som R410A og R32, sammen med dreneringsbeholderkomponenter produsert gjennom stansing i ett stykke eller sveising med galvanisert stål og rustfritt stål. Avløpsbeholdere kan inneholde anti-muggbelegg eller en skrå dreneringskanal for å redusere vannstagnasjon, og ikke-standard dimensjonering støttes for takenheter, skapenheter og andre installasjonsformater der avløpsposisjon og helling må justeres.

Hva du bør spørre en fabrikk for avløpskasser for klimaanlegg

Kan pannefotavtrykket og dybden justeres for en bestemt skap- eller kantstørrelse
Hvilke belegg- eller finishalternativer er tilgjengelige for fuktige eller kystnære miljøer
Er avløpsutløpsposisjon justerbar for å matche eksisterende avløpsledning
Kan produksjonsstøtte både rustfritt og galvanisert alternativ fra samme leverandør

Ofte stilte spørsmål

Hva er en avløpsbeholder for klimaanlegg

Det er et grunt metallbrett plassert under fordamperspolen eller luftbehandleren som samler opp kondensatvann og leder det mot en avløpsledning, og holder fuktighet borte fra omkringliggende struktur.

Hva gjør en HVAC-avløpskar

Den fanger opp vann som produseres når fordamperbatteriet avkjøler inneluften, kanaliserer kondensatet til et avløp slik at det ikke samler seg inne i skapet eller drypper ned i rommet under.

Hva er en kondensatavløpspann

Kondensatavløpspann er et annet vanlig navn for den samme komponenten, og refererer spesifikt til dens rolle i å håndtere vannet som kondenserer på kjølespiralen under drift.

Hvor er avløpsbeholderen på et klimaanlegg

På delte systemer sitter den under innendørs fordamperspolen inne i luftbehandlingsskapet, mens den på takpakkeenheter er innebygd i skapbasen under spoleseksjonen.

Hvordan fungerer en AC-avløpspann

Kondensat drypper av spolen inn i pannen, som skråner mot et utløp koblet til en avløpsledning, slik at vannet kan forlate systemet i en kontrollert bane i stedet for å samle seg.

Hva er forskjellen mellom en avløpspanne og en kondensatpanne

Disse begrepene beskriver den samme komponenten, med dreneringspanne og kondensatpanne som brukes om hverandre på tvers av bolig- og kommersiell VVS-dokumentasjon.

Hvorfor er min AC-avløpskar full av vann

En full panne peker vanligvis på en begrenset avløpsledning, en tilstoppet felle eller et pumpeproblem som hindrer vann i å forlate pannen så raskt som det samler seg.

Hvorfor renner HVAC-avløpspanten min over

Overløp er vanligvis knyttet til en blokkert kondensatledning, utilstrekkelig pannehelling eller en frossen spiral som smelter raskere enn pannen og ledningen kan håndtere det resulterende vannet.

Hvorfor lekker avløpsbeholderen for klimaanlegget mitt

Lekkasje sporer ofte tilbake til en sprukket eller korrodert panne, en løs avløpsledning eller en søm som har sviktet etter langvarig eksponering for stående vann.

Hvorfor fylles min AC-avløpspann stadig opp

Gjentatte opphopninger indikerer vanligvis en avløpsledning som trenger regelmessig spyling, alger eller rusk som samler seg raskere enn rutinemessige vedlikeholdsadresser, eller en pannehelling som ikke lenger leder vannet effektivt.
